單按鈕控制一臺電動機的起動-三菱PLC編程實例
通常一個電路的起動和停止是由兩只按鈕分別完成的，當一臺三菱PLC控制多個這種需求的起停電路時，將占用很多輸入點，有可能會面臨輸入點不足的情況，這時可以用單個按鈕實現起停控制。
 控制要求如下: 用單按鈕實現三相異步電動機的起動和停止控制。具體要求是，第一次按按鈕SB1，電動機起動運行；第二次按按鈕，電動機停止運行；第三次按按鈕，電動機再次起動……依次循環。

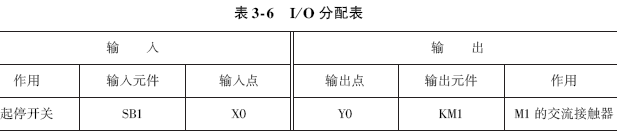

I/O分配表如表3-6所示

可以通過以下幾種方式來實現:
 1、用分頗電路實現

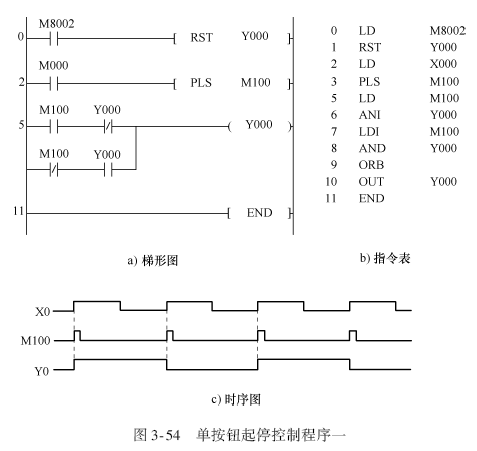

    圖3-54所示是用二分頻電路實現的程序，將要分頗的脈沖信號加入到X0端，Y0端輸出分頻后的脈沖信號。

1) 程序開始執行時，M8002接通一個掃描周期，確保Y0的初始狀態為斷開狀態。
2) X0端第一個脈沖信號到來時，M100接通一個掃描周期。所以接通，而是閉合狀態，因此Y0線圈接通，并通過一直保持接通狀態，直到X0端來第二個脈沖。
3)當X0端第二個脈沖到來時，M100又接通一個掃描周期。在第一個掃描
周期日斷開，所以能使Y0線圈斷開,并一直保持?jǐn)嚅_狀態，直到X0端來第三個脈沖。這樣輸出Y0的頻率為輸入X0頻率的一半，實現了分頻，時序圖如圖3-54c所示。
2、用計數器實現

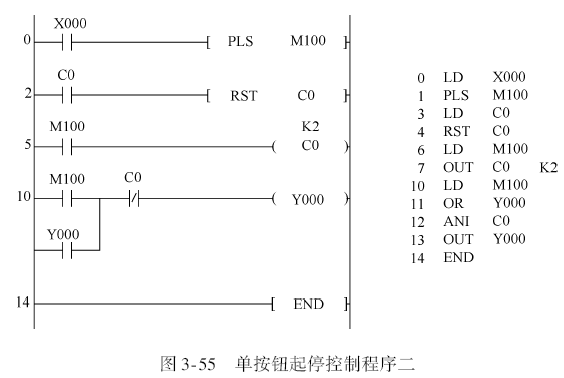

   圖3-55中，實現了用一只按鈕完成單數次計數起動，雙數次計數停止的控制

3、其他方法

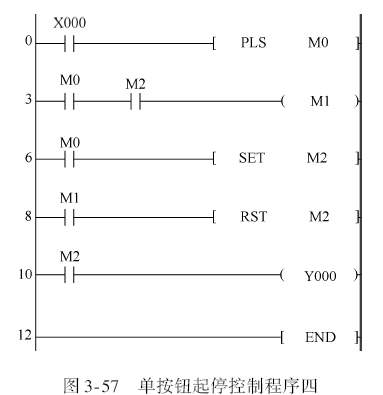

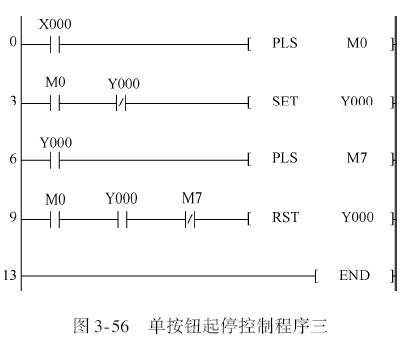

   另外單按鈕起停也可以通過圖3-56和圖3-57的梯形圖來實現。



安裝與調試:
  完成三菱PLC接線，并將錄入的程序傳送到PLC，并進行調試，檢查是否完成了控制要求，按下與X0相連接的按鈕，按第一次，電動機起動；按第二次，電動機停止工作，直至運行情況完全符合任務要求方為成功。
