三菱PLC并聯電路塊串聯指令(AND指令)的應用

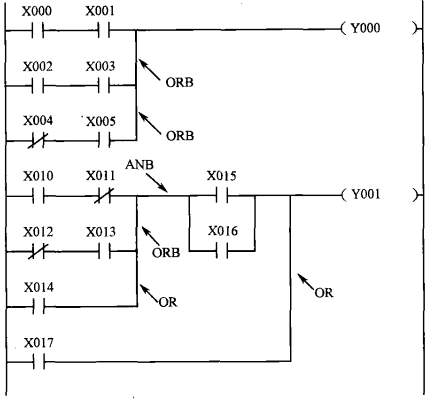

在下圖中，X000與X001的觸點，X002與X003的觸點，X004與X005的觸點分別組成串聯電路塊，然后串聯電路塊再并聯。
X010與X011的觸點、X012與X013的觸點、X004的觸、點共同組成一個并聯電路塊，X015的觸點、X016的觸點共同組成另一個并聯電路塊，然后兩個并聯電路塊再串聯。
在下圖中，X000與X001的觸點，X002與X003的觸點，X004與X005的觸點分別組成串聯電路塊，然后串聯電路塊再并聯。
X010與X011的觸點、X012與X013的觸點、X004的觸、點共同組成一個并聯電路塊，X015的觸點、X016的觸點共同組成另一個并聯電路塊，然后兩個并聯電路塊再串聯。
由于X014的觸點、X017的觸點分別為單個觸點，所以它們與其他電路的并聯只能使用OR指令。
