三菱PLC模塊QD70P4 QD70P8的接線注意事項(QD70P4接線、QD70P8接線)
1、一定要在給QD70P接線前確認端子布局。
2、正確焊接外部設備連接接頭。不完全的焊接可能導致故障。
3、確保不讓異物(諸如鋸屑和接線碎片)進入QD70P。否則會導致火災、失效或故障。
4、為了防止接線過程中異物(如線頭)進入QD70P模塊內部，在模塊上部粘有一層保護標簽。在接線完成前不要撕掉標簽。然而在起動系統前，一定要撕下標簽，以確保熱量散發。
5、用兩個螺釘將外部設備連接接頭緊緊地固定到QD70P的接頭上。
6、不要拉著電纜部分來斷開連接到QD70P或驅動裝置的外部接線電纜。當電纜帶有接頭時，一定要抓住連接到QD70P或驅動裝置的接頭。拉著連接到QD70P或驅動裝置的電纜可能導致QD70P、驅動裝置或電纜故障或損壞。
7、不要把連接到QD70P外部輸入/輸出信號或驅動裝置的連接電纜與用于PLC之外的主電路線、電源線或負載線捆扎在一起或相鄰敷設。作為指導，應把它們分開100mm。否則會由于噪音、電涌或感應而導致故障。
8、如果連接到QD70P的電纜必須絕對地靠近電源線放置(100mm之內),則使用一般的屏蔽電纜。必須在QD70P側給屏蔽接地。

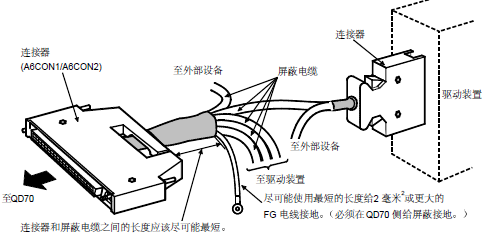

[使用屏蔽電纜的接線例子]

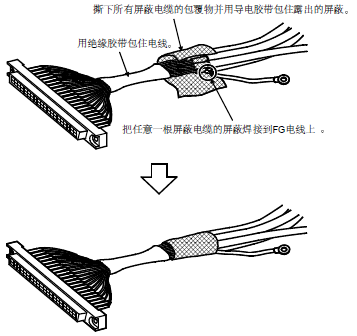

[屏蔽電纜的處理例子]

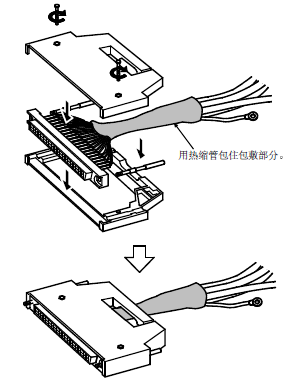

接頭的組裝(A6CON1/A6CON2)
9、連接到QD70P的電纜應該放置在電纜槽中或固定起來。否則會在電纜搖擺、移動或被不經意拉動時損壞QD70P、驅動裝置或電纜，或由于電纜連接不良而造成QD70P、驅動裝置或電纜故障。
10、為了使本產品符合EMC指令和低電壓指令，一定要使用屏蔽電纜和AD75CK電纜夾給QD70接到控制盒接地。
