三菱PLC模塊Q66DA-G的模擬輸出HOLD與CLEAR功能(Q66DA-G功能)
1、在PLC CPU處于STOP狀態或停止錯誤時，可以設置是保持(HOLD)或是清除(CLEAR)模擬輸出值。
2、在智能功能模塊開關的HOLD/CLEAR設置中進行設置。

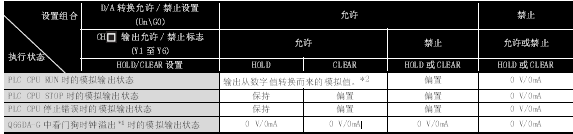

3、根據HOLD/CLEAR設置、D/A轉換允許/禁止設置(Un\G0)、CH 輸出允許/禁止標志(Y1至Y6)的組合，模擬輸出狀態會不同，如下表所示：
*1、在程序運算由于Q66DA-G的硬件問題而未在規定時間之內完成時會發生這種情況。在發生看門狗時鐘溢出時，模塊READY(X0)變?yōu)镺FF且Q66DA-G的RUN LED將熄燈。
*2、可使用速率控制功能和比例縮放功能。
=========================要點概述=============================
將模擬輸出HOLD/CLEAR功能用于MELSECNET/H遠程I/O站時應滿足以下條件:
. 必需使用功能版本D或以后的主基板以及功能版本D或以后的遠程I/O模塊。
. 使發送側循環數據的站單元塊保證生效。
=============================================================
1、在PLC CPU處于STOP狀態或停止錯誤時，可以設置是保持(HOLD)或是清除(CLEAR)模擬輸出值。
2、在智能功能模塊開關的HOLD/CLEAR設置中進行設置。
3、根據HOLD/CLEAR設置、D/A轉換允許/禁止設置(Un\G0)、CH 輸出允許/禁止標志(Y1至Y6)的組合，模擬輸出狀態會不同，如下表所示：
*1、在程序運算由于Q66DA-G的硬件問題而未在規定時間之內完成時會發生這種情況。在發生看門狗時鐘溢出時，模塊READY(X0)變?yōu)镺FF且Q66DA-G的RUN LED將熄燈。
*2、可使用速率控制功能和比例縮放功能。
=========================要點概述=============================
將模擬輸出HOLD/CLEAR功能用于MELSECNET/H遠程I/O站時應滿足以下條件:
. 必需使用功能版本D或以后的主基板以及功能版本D或以后的遠程I/O模塊。
. 使發送側循環數據的站單元塊保證生效。
=============================================================
