三菱PLC的置位SET指令與復位RST指令的使用說明(三菱PLC指令)
SET是置位指令，其作用是使被操作的目標元件置位并保持。
RST是復位指令，其作用是使被操作的目標元件復位并保持清零狀態。

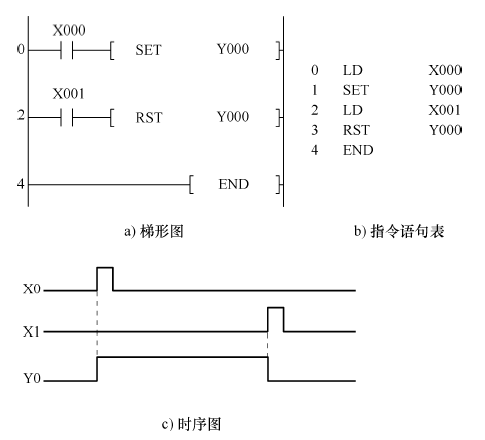

SET, RST的使用如下圖所示。

  圖C所示為時序圖。時序圖可以直觀地表達出梯形圖的控制功能。在畫時序圖時，我們一般規定只畫各元件常開觸點的狀態，如果常開觸點是閉合狀態，用高電平“1”表示;如果常開觸點是斷開狀態，則用低電平“0"表示。假如梯形圖中只有某元件的線圈和常閉觸點。則在時序圖中仍然只畫出其常開觸點的狀態。
  指令使用說明:
  1) SET指令的目標元件可以是Y、M、S
  2) RST指令的目標元件為Y、M、S、T、C、D、V、Z。RST指令常被用來對D、Z、V的內容清零，還用來復位積算定時器和計數器。
  3)對于同一目標元件，SET、RST指令可多次使用，順序也可隨意，但最后執行者有效。
