三菱PLC單相雙計數輸入高速計數器(C246-C250):這類高速計數器具有兩個輸入端，一個為增計數輸入端，另一個為減計數輸入端。利用M8246~M8250的ON/OFF動作可監控C246~C250的增計數/減計數動作。

單相雙計數輸入高速計數器

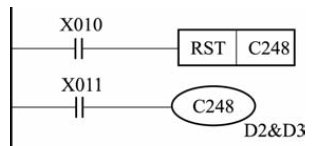

    如上圖所示，X010為復位信號，其有效ON則C248復位。由表3-9可知，可利用X005對其復位。當X011接通時，選中C248，輸入來自X003和X0040
