三菱PLC選用FX2N-48MR-001型號CPU，使用USB-SCO9-FX通訊線進行通訊，首先保證通訊線驅動安裝成功,GX編程軟件安裝成功(中文版)，并且寫入一行簡短程序，以作校驗使用。 以下是三菱PLC與工控機通訊的具體步驟(按操作順序)：

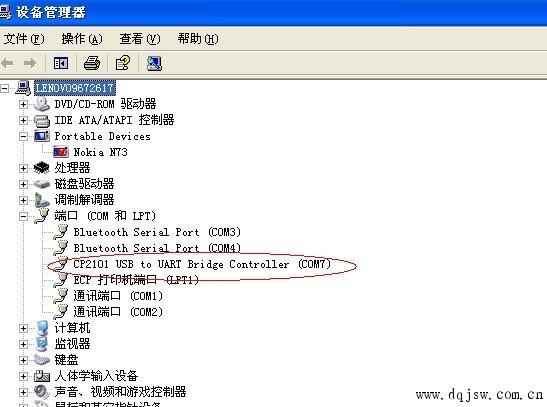

1、打開設備管理器找到CO2101 USB to UART bridge  controller(COM7)

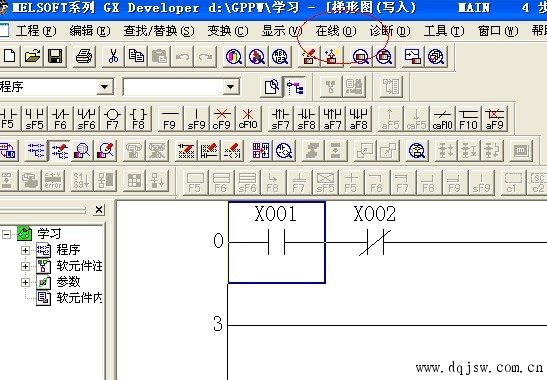

2、點擊"在線"

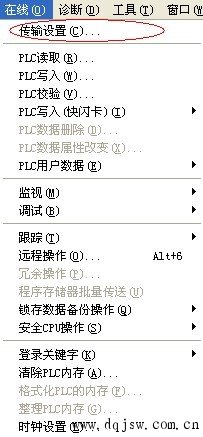

3、打開"傳輸設置"

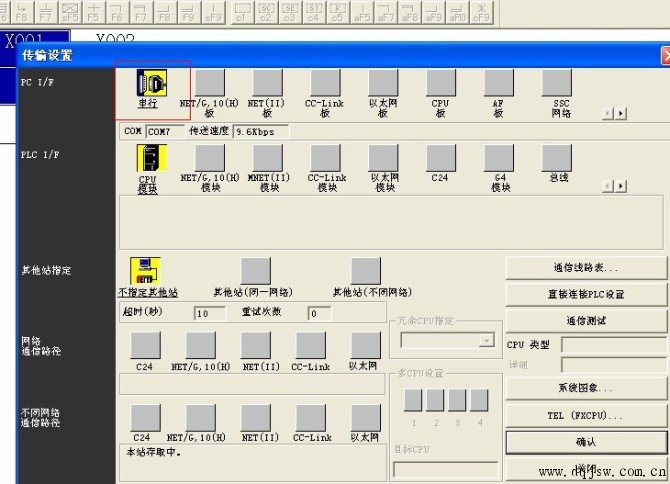

4、鼠標雙擊"串行"

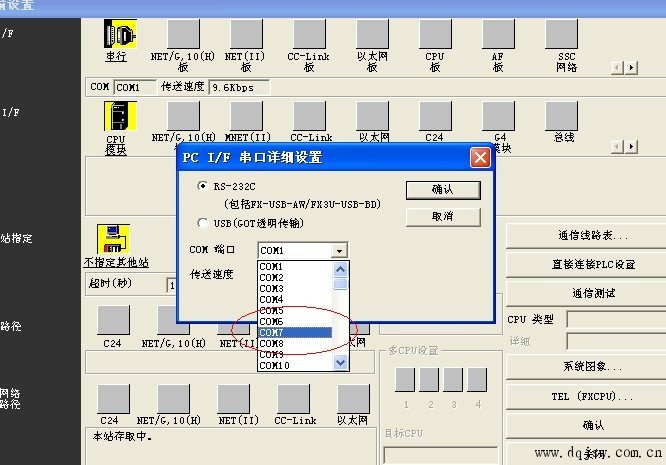

5、選擇步驟一中的：COM7,波特率默認

6、選擇：COM7

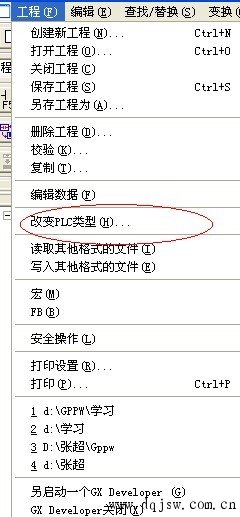

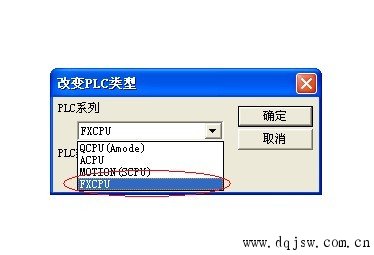

7、打開菜單欄："工程"，單擊"改變PLC類型”

8、選擇FXCPU(即本次作說明的CPU類型)

9、點擊"診斷”，顯示無錯誤

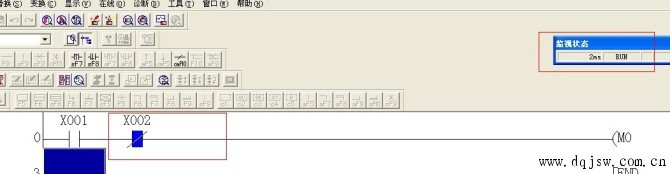

10、把程序達到"監視狀態"

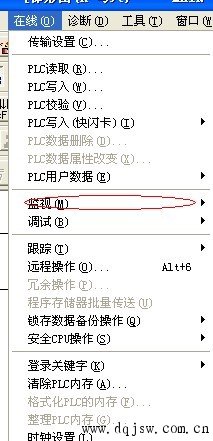

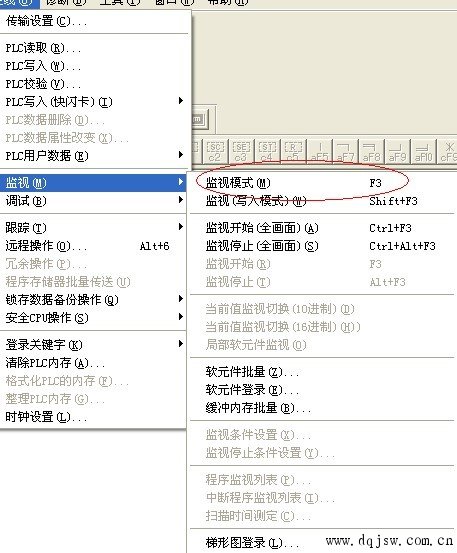

11、設置成監視模式

12、通訊正常，OK!
