三菱PLC指令之主程序結束指令介紹

(1) 主程序結束指令的助記符、指令代碼、操作數及程序步如下表。

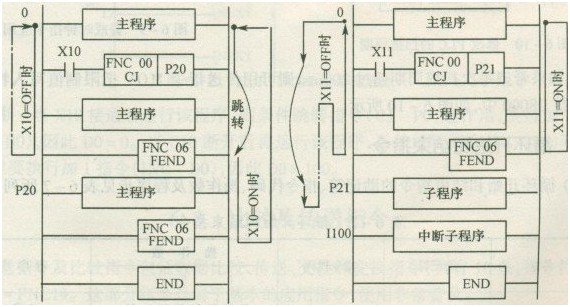

(2) 指令梯形圖如圖下圖所示。


主程序結束指令梯形圖

(3)指令說明：
    ①FEND指令表示一個主程序的結束，執行這條指令與執行END指令一樣，即執行I/O處理或警告定時器刷新后，程序返回到第O步。
    ②使用多次FEND指令時，子程序或中斷子程序應寫在最后的FEND指令與END指令之間，而且必須以SRET或IREl’結束。
    ③在執行FOR指令之后，執行NEXT指令之前，執行FEND指令的程序會出現錯誤
