三菱PLC基板有預留插槽時模塊地址的確定

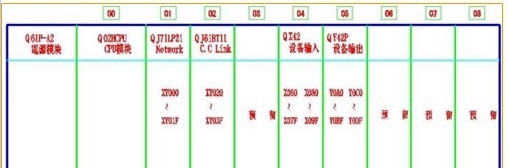

           三菱PLC基板上最多可以安裝8個模塊（除CPU外），如下圖所示。當PLC基板上所有的插槽都安裝有模塊時，可以根據模塊實際的I/O來依次確定各模塊的地址。但如下圖所示的，當模塊之間有預留插槽時，因不知預留插槽預留的I/O點數（是32點，64點還是128點？），因此，預留插槽后模塊的地址就無法確定。

這時，就需要在PLC參數中設定預留插槽所占有的點數了。方法如下：
  1、雙擊項目管理器中的“參數”→“PLC參數”

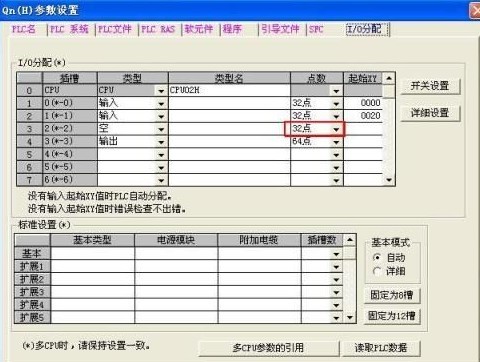

  2、在彈出的“參數設置”窗口中，點擊“I/O分配”標簽。

在此窗口中可以設置各插槽模塊所占有的I/O的點數，當然也包括預留插槽所占有的點數，如圖中的插槽3。
各項說明如下：
● 類型
   選擇插槽安裝的模塊的類型，如未安裝模塊，選擇“空”項。

● 類型名
   可以為安裝的模塊起一個標識名稱。
● 點數
   選擇安裝的模塊所占有的I/O點數。

● 起始XY
   可以自己定義模塊I/O的地址。
