AJ65DBTB1-32DR 三菱CC-Link小型遠程I/O模塊
AJ65DBTB1-32DR 三菱CC-Link小型遠程I/O模塊
時間:2018-08-25 06:45:39 來源:未知 作者:admin 點擊:4820次
AJ65DBTB1-32DR 三菱CC-Link小型遠程I/O模塊(DC輸入/接觸輸出,A2C形狀端子臺)
AJ65DBTB1-32DR價格(面價) 7200,AJ65DBTB1-32DR,AJ65DBTB1-32DR用戶手冊。
AJ65DBTB1-32DR參數說明：
DC輸入：16點 DC24V 5mA 響應時間10ms 16點1公共端 正/負極共用 1線式
接點輸出：16點 DC24V/AC240V 2A/1點，4A/1公共端 響應時間12ms 8點1公共端 1線式
A2C端子臺連接，占用1局
[輸入規格]
. 輸入形式:DC輸入(正/負公共端共用)
. 輸入點數:16點
. 額定輸入電壓:DC24V(使用電壓范圍DC20.4~31.2V(波動率5%以內))
. 額定輸入電流:約5mA
. 最大同時輸入點數:100%(DC26.4V時)
. ON電壓/ON電流:15V以上/3mA以上
. OFF電壓/OFF電流:5V以下/1.5mA以下
. 輸入電阻:約4.7kΩ
. 響應時間:10ms以下(DC24V時)
. 公共端方式：16點1公共端，1線式
. 絕緣方式:光耦合器絕緣
[AJ65DBTB1-32DR輸出規格]
. 輸出點數:16點
. 額定負荷電壓:DC24V 2A/1點 ，AC240V 2A（cosφ＝1）/1點，4A/1公共端
. 最小開閉負載：DC5V 1mA
. 最大開閉電壓：AC264V DC125V
. 壽命：機械2000萬次以上、電氣10萬回以上
. 最大開閉頻率：3600次/時
. 響應時間: OFF->ON 10ms以下、ON->OFF 12ms以下
. 保險絲：無
. 外部供電
電壓：DC24V±10%
電流：90mA以下(DC24V，全點ON時）
. 公共端方式：8點 1公共端(端子臺1線式)
. 絕緣方式：繼電器絕緣
[保護等級] IP1X
[模塊電源]
. 電壓：DC20.4~26.4V(波動率5%以內)
. 電流：60mA以下(DC24V、全部點ON時)
[外部連接方式] 50點端子臺(M3.5螺絲)
[外形尺寸H*W*D] 170*64*70
[重量] 0.65kg
AJ65DBTB1-32DR,AJ65DBTB1-32DR價格,AJ65DBTB1-32DR外部連接
公司主營三菱PLC、三菱伺服,三菱CC-LINK模塊品種齊全，三菱PLC大量現貨，三菱CC-LINK價格優惠，AJ65DBTB1-32DR歡迎咨詢！
AJ65DBTB1-32DR價格(面價) 7200,AJ65DBTB1-32DR,AJ65DBTB1-32DR用戶手冊。
AJ65DBTB1-32DR參數說明：
DC輸入：16點 DC24V 5mA 響應時間10ms 16點1公共端 正/負極共用 1線式
接點輸出：16點 DC24V/AC240V 2A/1點，4A/1公共端 響應時間12ms 8點1公共端 1線式
A2C端子臺連接，占用1局

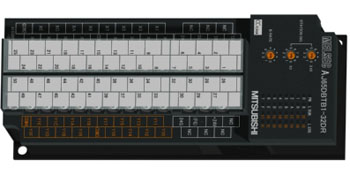

AJ65DBTB1-32DR圖片
三菱cc-link模塊AJ65DBTB1-32DR產品詳細規格說明[輸入規格]
. 輸入形式:DC輸入(正/負公共端共用)
. 輸入點數:16點
. 額定輸入電壓:DC24V(使用電壓范圍DC20.4~31.2V(波動率5%以內))
. 額定輸入電流:約5mA
. 最大同時輸入點數:100%(DC26.4V時)
. ON電壓/ON電流:15V以上/3mA以上
. OFF電壓/OFF電流:5V以下/1.5mA以下
. 輸入電阻:約4.7kΩ
. 響應時間:10ms以下(DC24V時)
. 公共端方式：16點1公共端，1線式
. 絕緣方式:光耦合器絕緣
[AJ65DBTB1-32DR輸出規格]
. 輸出點數:16點
. 額定負荷電壓:DC24V 2A/1點 ，AC240V 2A（cosφ＝1）/1點，4A/1公共端
. 最小開閉負載：DC5V 1mA
. 最大開閉電壓：AC264V DC125V
. 壽命：機械2000萬次以上、電氣10萬回以上
. 最大開閉頻率：3600次/時
. 響應時間: OFF->ON 10ms以下、ON->OFF 12ms以下
. 保險絲：無
. 外部供電
電壓：DC24V±10%
電流：90mA以下(DC24V，全點ON時）
. 公共端方式：8點 1公共端(端子臺1線式)
. 絕緣方式：繼電器絕緣
[保護等級] IP1X
[模塊電源]
. 電壓：DC20.4~26.4V(波動率5%以內)
. 電流：60mA以下(DC24V、全部點ON時)
[外部連接方式] 50點端子臺(M3.5螺絲)
[外形尺寸H*W*D] 170*64*70
[重量] 0.65kg
AJ65DBTB1-32DR,AJ65DBTB1-32DR價格,AJ65DBTB1-32DR外部連接
公司主營三菱PLC、三菱伺服,三菱CC-LINK模塊品種齊全，三菱PLC大量現貨，三菱CC-LINK價格優惠，AJ65DBTB1-32DR歡迎咨詢！
