三菱FX2N-1HC計數模塊介紹：
1  硬件高速計數模塊是2相50Hz的高速計數器。它是FX2N，F(xiàn)X2NC系列PLC的一個特殊功能模塊。FX2N-1HC的計數速度比PLC的內置高速計數器(2相30Hz,1相60Hz)的計數速度高，而且它可直接進行比較和輸出。
2  各種計數器模式可用PLC命令進行選擇，如1相或2相,16位或32位模式。只有這引起模式參數設定之后，F(xiàn)X2N-1HC單元才能運行。
3  輸入信號源必須是1或2相編碼器。可使用5V，12V或24V電源。也可使用初始值設置命令輸入(PRESET)和計數禁止命令輸入(DISABLE)
4  FX2N-1HC有兩個輸出。當計數器值與輸出比較值一致進，輸出設置為ON。輸出晶體管被單獨隔離，以允許泄漏或源連接方法。
5  FX2N-1HC和FX2N系列PLC之間的數據傳輸是通過緩沖存儲器交換進行的。FX2N-1HC有32個緩沖存儲器(每個為16位)。
6 FX2N-1HC占用FX2N，F(xiàn)X2NC擴展總線上的8個I/O點。這8個點可輸入或輸出進行分配。

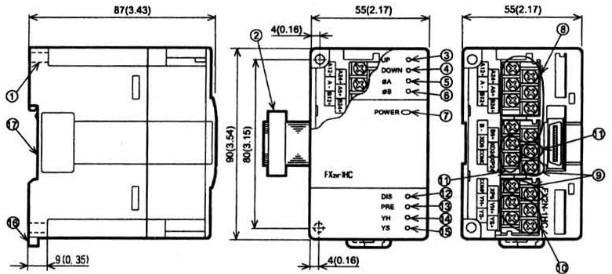

三菱FX2N-1HC計數模塊安裝說明:

1、安裝孔2-4.5(0.18)
2、擴展電纜和連接器
3、UP LED
4、DN(下)LED
5、A LED
6、V LED
7、電源LED
8、A，B端子(M3(0.12)螺釘)
9、PRESET端子(M3(0.12)螺釘)
10、YH.YS端子(M3(0.12)螺釘)
11、 DISABLE端子(M3(0.12)螺釘)
12、DISABLE LED
13、PRESET LED
14、YH LED
15、YS LED
16、DIN導軌掛鉤
17、35(1.38)寬的DIN導軌安裝槽

FX2N-1HC其它規格：
1、  尺寸(寬)*(厚)*(高)：90 * 55 * 87 mm
2、  重量：0.3KG
