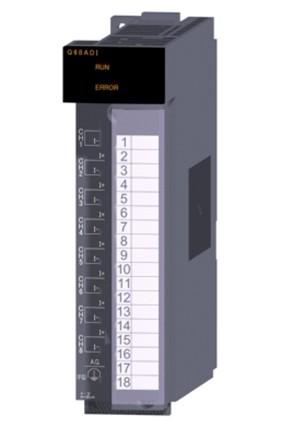

Q68ADV概要： 8頻道輸入：DC - 10～10 V輸出（分辨率）：0～4000，- 4000～4000，0～12000，- 12000～12000，0～16000，- 16000至16000變換速度：80 / 1頻道18點端子臺 特點： 用途在破碎的機種選定：8頻道都電壓輸入。 高精度：變換精度，±0.1（使用周囲溫度25±5℃）的高精度。 輸入范圍的開關：輸入范圍切換很簡單，編程工具可以設定。 高速轉換處理：變換速度，80鋪了塌塌米/頻道的高速處理。 另外，溫度漂移校正功能，全頻道轉換時間+ 160鋪了塌塌米的處理時間而實現的。 分辨率模式的切換：根據用途分辨率模式轉換，迪吉多值的分辨率為1 / 4000，1 / 12000，1 / 16000選擇能設定。 在線單元交換 系統停止單元交換不進行。   規格說明： 模擬輸入分?jǐn)?shù) 8點（8頻道） 模擬輸入 電壓 DC - 10～+ 10 V（輸入電阻值：1 MΩ） 迪吉多輸出 通常分辨率模式：- 4096～+ 4095 高分辨率模式：- 12288～+ 12287，- 16384～+ 16383 輸出特性，分辨率 輸入范圍 迪吉多輸出值（最大分辨率） 輸入電壓 0～10 V 通常分辨率模式：0～4000（2.5 mV） 高分辨率模式：0～16000（0.625 mV） 0 ~ 5V 通常分辨率模式：0～4000（1.25 mV） 高分辨率模式：0～12000（0.416 mV） 1～5 V 通常分辨率模式：0～4000（1.0 mV） 高分辨率模式：0～12000（0.333 mV） - 10～10 V 通常分辨率模式：- 4000～4000（2.5 mV） 高分辨率模式：- 16000至16000（0.625 mV） 用戶范圍設定 通常分辨率模式：- 4000～4000（0.375 mV） 高分辨率模式：- 12000～12000（0.333 mV） 精度（迪吉多輸出值的最大值対精度） 周圍溫度：25℃±5 ±0.1 % 周圍溫度：0 ~ 55℃ 溫度漂移校正有：±0.3 % 溫度漂移校正無：±0.4 % A / D變換速度 80μs /頻道 （溫度漂移校正的時候，使用頻道不管160μs加在一起的時間了。） 絕對最大輸入 電壓 ±15 V E2PROM寫入次數 最大10萬次 絕緣方式 端子間序列器電源：絕縁抵抗 模擬輸入通道間：非絕緣 絕緣耐壓 端子間序列器電源：AC 500 V 1分鐘 絕緣電阻 端子間序列器電源：DC 500 V 20 MΩ以上 外部電路連接方式 18點螺絲端子臺（M3螺絲） 占有插槽數 1 輸入輸出占有分?jǐn)?shù) 16點（I / O排法：知識分子16點） DC5V內部消費電流 0.64 A 外形尺寸 H 98毫米 W 27.4毫米 D 90毫米 質量 0.19公斤
