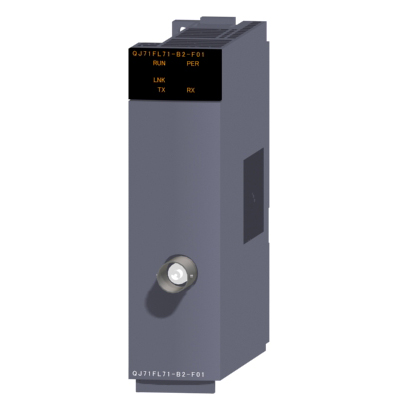

QJ71FL71-B2-F01 三菱FL-net模塊 10BASE2型
QJ71FL71-B2-F01 三菱FL-net模塊 10BASE2型
時間:2016-09-27 來源:未知 作者:admin 點擊:2818次
QJ71FL71-B2-F01價格、QJ71FL71-B2-F01參數、QJ71FL71-B2-F01規格
QJ71FL71-B2-F01參數說明：FL-net(OPCN-2) Ver.2.00，10BASE2
三菱FL-net(OPCN-2)接口模塊QJ71FL71-B2-F01規格說明：
1、傳送說明
[數據傳送速度] 10Mbps(半雙工)
[傳送方式] 基帶
[電子接口] IEEE802.3 標準(CSMA/CD 標準)
[傳送協議] UDP/IP FA 鏈接協議
[站點間最大距離] 925m
[最大段長] 185m
[系統中最大站點數] 30 模塊/段
[最大站點數] 100 模塊/段
[最小站點間距] 0.5m
[循環數據量] 最大(8k位+8k字)/系統、最大(8k位+8k字)/站點
[信息數據容量] 最大1024 字節
2、鏈接數據說明
[公共存儲區] 區1(位區)8k/位區2(字區)8k字
[虛擬地址空間和物理內存] 無
[錯誤記錄存儲區] 512 字
[狀態存儲區] 位區2k/位字區2k字
[本地站網絡參數設置區] 96字
[其它站網絡參數設置區] 2048字
[網絡參數獲取區] 512字
[軟元件型存儲區] 512字
[信息區(瞬時區)] 最大1024字節*2(傳送-接收每個)
3、傳送說明
[信息傳送] 500ms 或以下(1:1 單向信息到達時間)
[令牌啟動時間]
新加入:啟動時間=3000+(最小站點數/剩余的8個)*4+1200ms
正在加入:加入時間=刷新周期*3+本地站數*4ms
4、其它規格
[輸入/輸出點數] 32 點(I/O 分配:智能)
[5VDC 內部電流消耗] 0.60A
[噪音電阻、電壓電阻、絕緣電阻] 根據安裝FL-net 站點的電源說明
[外部尺寸H*W*D] 98*27.4*90mm
[重量] 0.13kg
QJ71FL71-B5-F01價格、QJ71FL71-B5-F01參數、QJ71FL71-B5-F01規格
QJ71FL71-B2-F01參數說明：FL-net(OPCN-2) Ver.2.00，10BASE2
1、傳送說明
[數據傳送速度] 10Mbps(半雙工)
[傳送方式] 基帶
[電子接口] IEEE802.3 標準(CSMA/CD 標準)
[傳送協議] UDP/IP FA 鏈接協議
[站點間最大距離] 925m
[最大段長] 185m
[系統中最大站點數] 30 模塊/段
[最大站點數] 100 模塊/段
[最小站點間距] 0.5m
[循環數據量] 最大(8k位+8k字)/系統、最大(8k位+8k字)/站點
[信息數據容量] 最大1024 字節
2、鏈接數據說明
[公共存儲區] 區1(位區)8k/位區2(字區)8k字
[虛擬地址空間和物理內存] 無
[錯誤記錄存儲區] 512 字
[狀態存儲區] 位區2k/位字區2k字
[本地站網絡參數設置區] 96字
[其它站網絡參數設置區] 2048字
[網絡參數獲取區] 512字
[軟元件型存儲區] 512字
[信息區(瞬時區)] 最大1024字節*2(傳送-接收每個)
3、傳送說明
[信息傳送] 500ms 或以下(1:1 單向信息到達時間)
[令牌啟動時間]
新加入:啟動時間=3000+(最小站點數/剩余的8個)*4+1200ms
正在加入:加入時間=刷新周期*3+本地站數*4ms
4、其它規格
[輸入/輸出點數] 32 點(I/O 分配:智能)
[5VDC 內部電流消耗] 0.60A
[噪音電阻、電壓電阻、絕緣電阻] 根據安裝FL-net 站點的電源說明
[外部尺寸H*W*D] 98*27.4*90mm
[重量] 0.13kg
QJ71FL71-B5-F01價格、QJ71FL71-B5-F01參數、QJ71FL71-B5-F01規格
公司專業銷售三菱PLC，三菱Q系列大量現貨，三菱FL-net(OPCN-2)模塊QJ71FL71-T-F01、QJ71FL71-B5-F01、QJ71FL71-B2-F01價格好，歡迎選購！
