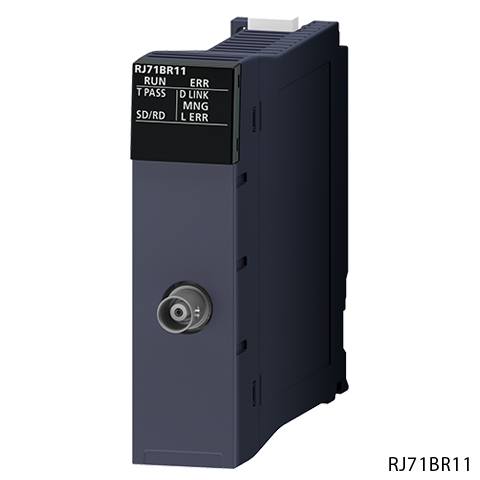

RJ71BR11 三菱MELSECNET/H網絡模塊
RJ71BR11 三菱MELSECNET/H網絡模塊
時間:2024-07-05 來源:未知 作者:admin 點擊:1339次
RJ71BR11 三菱MELSECNET/H網絡模塊
RJ71BR11參數說明：MELSECNET/H模塊，PC間網絡管理局/通常局，同軸總線系統,連接電纜3C-2V/5C-2V/5C-FB/S-5C-FB同軸電纜，單總線型。
三菱MELSECNET/H網絡模塊RJ71BR11性能規格：
[網絡連接型態] 單一回路型
[最多鏈接數]
. LX/LY：8192點
. LB：MELSECNET/10: 8192點, MELSECNET/H: 16384點
. LW：MELSECNET/10: 8192點, MELSECNET/H: 16384點
[每個站的最多鏈接數]
. MELSECNET/H模式，MELSECNET/10模式：{（LY+LB）÷8+（2×LW）}≤2000字節
. MELSECNET/H擴展模式：{（LY+LB）÷8+（2×LW）}≤35840字節
[通訊速度] 10Mbps
[最大連接局?jǐn)?shù)] 32局（管理局：1，通常局：31）
[通信電纜] 同軸電纜3C-2V/5C-2V（符合JIS C3501標準）、5C-FB/S-5C-FB（符合JIS C3502標準）
[適用連接器] 3C-2V、
5C-2V、
5C-FB、
S-5C-FB用連接器插頭
[總距離] 3C-2V電纜為300m、5C-2V電纜為500m、5C-FB／S-5C-FB 500m
[最多網絡數目] 239(包括PLC到PLC網絡的總數)
[每個網絡的站數] 32(MELSECNET/10模式時9個)
[傳送方法] 單層總線
[通訊方法] 令牌總線
[最大傳送容量] 1920字節(MELSECNET/10模式時最大960字節)
[輸入/輸出點數] 32點
[DC5V內部電流消耗] 0.62A
[外形尺寸H*W*D] 106*27.8*110mm
[重量] 0.14kg
RJ71BR11,RJ71BR11價格,RJ71BR11用戶手冊
公司主營三菱PLC、變頻器、伺服、觸摸屏，三菱iQ-R系列價格好，RJ71BR11現貨，歡迎咨詢！
RJ71BR11參數說明：MELSECNET/H模塊，PC間網絡管理局/通常局，同軸總線系統,連接電纜3C-2V/5C-2V/5C-FB/S-5C-FB同軸電纜，單總線型。
三菱MELSECNET/H網絡模塊RJ71BR11性能規格：
[網絡連接型態] 單一回路型
[最多鏈接數]
. LX/LY：8192點
. LB：MELSECNET/10: 8192點, MELSECNET/H: 16384點
. LW：MELSECNET/10: 8192點, MELSECNET/H: 16384點
[每個站的最多鏈接數]
. MELSECNET/H模式，MELSECNET/10模式：{（LY+LB）÷8+（2×LW）}≤2000字節
. MELSECNET/H擴展模式：{（LY+LB）÷8+（2×LW）}≤35840字節
[通訊速度] 10Mbps
[最大連接局?jǐn)?shù)] 32局（管理局：1，通常局：31）
[通信電纜] 同軸電纜3C-2V/5C-2V（符合JIS C3501標準）、5C-FB/S-5C-FB（符合JIS C3502標準）
[適用連接器] 3C-2V、
5C-2V、
5C-FB、
S-5C-FB用連接器插頭
[總距離] 3C-2V電纜為300m、5C-2V電纜為500m、5C-FB／S-5C-FB 500m
[最多網絡數目] 239(包括PLC到PLC網絡的總數)
[每個網絡的站數] 32(MELSECNET/10模式時9個)
[傳送方法] 單層總線
[通訊方法] 令牌總線
[最大傳送容量] 1920字節(MELSECNET/10模式時最大960字節)
[輸入/輸出點數] 32點
[DC5V內部電流消耗] 0.62A
[外形尺寸H*W*D] 106*27.8*110mm
[重量] 0.14kg
RJ71BR11,RJ71BR11價格,RJ71BR11用戶手冊
公司主營三菱PLC、變頻器、伺服、觸摸屏，三菱iQ-R系列價格好，RJ71BR11現貨，歡迎咨詢！
