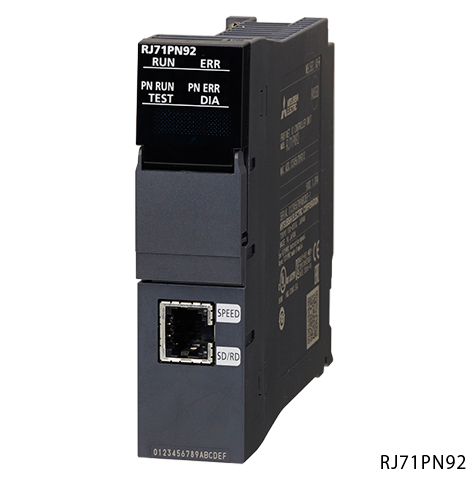

RJ71PN92 三菱iQ-R系列PROFINET IO控制器模塊
對于RJ71PN92的設置，需要使用GX Works3(Version 1.032J以后)及GX Configurator-PN(Version 2.00A以后)。在安裝了GX Configurator-PN的狀態下，安裝GX Works3時，在GX Works3中不可以添加RJ71PN92。
應按照GX Works3->GX Configurator-PN的順序進行安裝。
RJ71PN92用戶手冊，RJ71PN92參數,RJ71PN92規格
RJ71PN92參數說明：PROFINET IO控制器模塊
【RJ71PN92功能說明】
. 輸入輸出數據通信功能
在RJ71PN92與IO軟元件之間以指定的周期進行數據通信的功能。
. 數據保證功能
對輸入輸出數據通信中的輸入數據、輸出數據以IO軟元件單位進行保證的功能。
. 服務接口功能
在與輸入輸出數據通信不同的任意時機，進行網絡檢測、IO軟元件檢測、Acyclic通信-非連接型Record data讀取、Acyclic通信-連接型Record data寫入、Acyclic通信-連接型Record data讀取、報警請求、報警ACK、IO軟元件信息獲取、報警日志獲取的功能。
. 報警的獲取功能
將IO軟元件中發生的報警由RJ71PN92獲取的功能。
. 自動硬件測試
進行RJ71PN92的ROM/RAM/以太網端口等的，與硬件相關的測試。
三菱iQ-R系列PROFINET IO控制器模RJ71PN92產品規格說明：
[輸入輸出數據通信]
. 每1個網絡的最大輸入數據長：4096字
. 每1個網絡的最大輸出數據長：4096字
. 每1個IO軟元件的最大輸入數據長：1437字節
. 每1個IO軟元件的最大輸出數據長：1437字節
. 周期時間 最大512ms，最小1ms(注1)
[服務接口(每1個請求的最大傳送容量)]
[最大IO軟元件連接個數] 4116字節
[傳送規格]
. 數據傳送速度(注2):1Gbps/100Mbps/10Mbps
. 通信模式:全雙工
. 接口:RJ45連接器(自動協商、AUTO MDI/MDI-X)
. 傳送方法:基帶
. 最大段長度 100m(集線器與節點之間的長度) (注3)
. 串聯連接級數:應向使用的交換集線器的生產廠商進行確認。
. IP版本:對應于IPv4
. 通信處理性能:最大8000數據包(幀)/秒 (注4)
[輸入輸出占用點數] 32點
[DC5V內部消耗電流] 1.09A
[外形尺寸H*W*D] 106(基板安裝部98)*27.8*110mm
[重量] 0.24kg
注1 周期時間取決于IO軟元件數、輸入輸出數據長。
*2 建議使用100Mbps進行通信。
*3 最大段長度(集線器與集線器之間的長度)，應向使用的集線器的生產廠商進行確認。
*4 在GX Configurator-PN中，如果進行超出8000數據包(幀)/秒的通信設置將發生出錯。
RJ71PN92,RJ71PN92用戶手冊，RJ71PN92參數,RJ71PN92規格
公司主營三菱原裝PLC、伺服、觸摸屏，新款三菱iQ-R系列品種齊全，三菱iQ-R系列PROFINET IO控制器模RJ71PN92價格優惠，提供技術支持，歡迎咨詢！
對于RJ71PN92的設置，需要使用GX Works3(Version 1.032J以后)及GX Configurator-PN(Version 2.00A以后)。在安裝了GX Configurator-PN的狀態下，安裝GX Works3時，在GX Works3中不可以添加RJ71PN92。
應按照GX Works3->GX Configurator-PN的順序進行安裝。
RJ71PN92用戶手冊，RJ71PN92參數,RJ71PN92規格
RJ71PN92參數說明：PROFINET IO控制器模塊
【RJ71PN92功能說明】
. 輸入輸出數據通信功能
在RJ71PN92與IO軟元件之間以指定的周期進行數據通信的功能。
. 數據保證功能
對輸入輸出數據通信中的輸入數據、輸出數據以IO軟元件單位進行保證的功能。
. 服務接口功能
在與輸入輸出數據通信不同的任意時機，進行網絡檢測、IO軟元件檢測、Acyclic通信-非連接型Record data讀取、Acyclic通信-連接型Record data寫入、Acyclic通信-連接型Record data讀取、報警請求、報警ACK、IO軟元件信息獲取、報警日志獲取的功能。
. 報警的獲取功能
將IO軟元件中發生的報警由RJ71PN92獲取的功能。
. 自動硬件測試
進行RJ71PN92的ROM/RAM/以太網端口等的，與硬件相關的測試。
三菱iQ-R系列PROFINET IO控制器模RJ71PN92產品規格說明：
[輸入輸出數據通信]
. 每1個網絡的最大輸入數據長：4096字
. 每1個網絡的最大輸出數據長：4096字
. 每1個IO軟元件的最大輸入數據長：1437字節
. 每1個IO軟元件的最大輸出數據長：1437字節
. 周期時間 最大512ms，最小1ms(注1)
[服務接口(每1個請求的最大傳送容量)]
[最大IO軟元件連接個數] 4116字節
[傳送規格]
. 數據傳送速度(注2):1Gbps/100Mbps/10Mbps
. 通信模式:全雙工
. 接口:RJ45連接器(自動協商、AUTO MDI/MDI-X)
. 傳送方法:基帶
. 最大段長度 100m(集線器與節點之間的長度) (注3)
. 串聯連接級數:應向使用的交換集線器的生產廠商進行確認。
. IP版本:對應于IPv4
. 通信處理性能:最大8000數據包(幀)/秒 (注4)
[輸入輸出占用點數] 32點
[DC5V內部消耗電流] 1.09A
[外形尺寸H*W*D] 106(基板安裝部98)*27.8*110mm
[重量] 0.24kg
注1 周期時間取決于IO軟元件數、輸入輸出數據長。
*2 建議使用100Mbps進行通信。
*3 最大段長度(集線器與集線器之間的長度)，應向使用的集線器的生產廠商進行確認。
*4 在GX Configurator-PN中，如果進行超出8000數據包(幀)/秒的通信設置將發生出錯。
RJ71PN92,RJ71PN92用戶手冊，RJ71PN92參數,RJ71PN92規格
