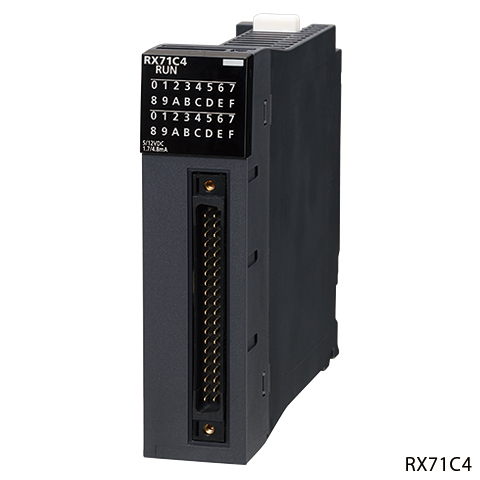

RX71C4 三菱iQ-R系列32點輸入模塊(DC輸入型)
RX71C4用戶手冊，RX71C4價格，RX71C4外部連接，RX71C4電路圖
RX71C4參數說明：DC輸入32點 DC5~12V 1.7mA(DC5V)/4.8mA(DC12V)；32點1公共端,正/負公共端共用型；響應時間0.1/0.2/0.4/0.6/1/5/10/20/70ms；40針連接器。
三菱iQ-R系列32點輸入模塊RX71C4產品規格說明
[輸入點數] 32點
[額定輸入電壓]
. DC5V(脈動率5%及以內)(允許電壓范圍DC4.25V~6V)
. DC12V(脈動率5%及以內)(允許電壓范圍DC10.2V~14.4V)
[額定輸入電流]
. DC5V：1.7mA TYP.
. DC12V：4.8mA TYP.
[ON電壓/ON電流] 3.5V及以上/1mA及以上
[OFF電壓/OFF電流] 1V及以下/0.1mA及以下
[輸入電阻] 2.3k?

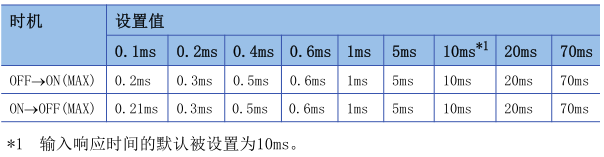

[響應時間]
[絕緣耐壓] AC510Vrms 1分鐘
[絕緣電阻] 絕緣電阻計10M?及以上
[抗噪強度] 通過模擬器噪聲500Vp-p、噪聲寬度1μs、噪聲頻率25~60Hz的噪聲模擬器
[保護等級] IP2X
[公共端方式] 正/負公共端共用型，32點1公共端(公共端子：B01、B02)
[輸入輸出占用點數] 32點(I/O分配：輸入32點)
[中斷功能] 有(通過模塊參數設置)
[外線連接方式] 40針連接器

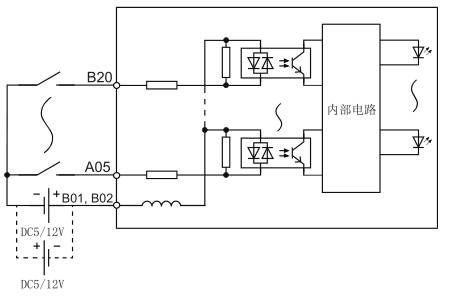

[電路結構]
[DC5V內部消耗電流] 140mA(TYP.全點ON)
[重量] 0.12kg
RX71C4用戶手，RX71C4外部連接，RX71C4電路圖
三菱PLC、三菱變頻器、三菱伺服、三菱觸摸屏，三菱iQ-R系列品種齊全，RX70C4、RX71C4、RX72C4價格優惠，提供技術支持，歡迎來電咨詢！
